产品展示

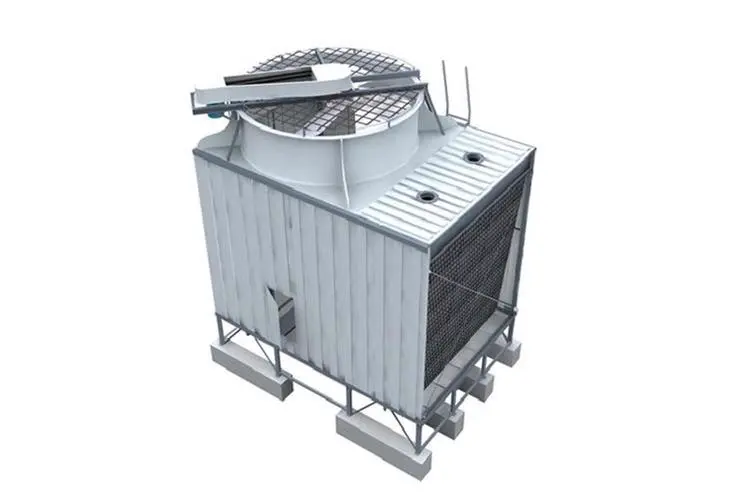

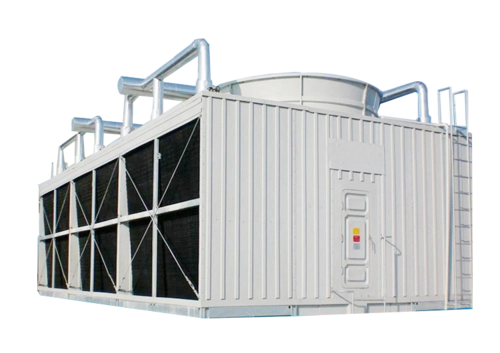

KHF系列方形横流开式冷却塔采用横流换热方式，空气从塔体侧面水平进入，与自上而下淋落的冷却水进行热交换。 大风量低转速风机设计，运行噪音极低，特别适合对环境噪音有要求的场所。
产品覆盖 CT-KHF-100 至 CT-KHF-1000 共11个标准型号，循环水量从 100 m³/h 到 1000 m³/h， 冷却温差5℃（进水37°C / 出水32°C），广泛应用于大型中央空调冷却水系统、工业循环水冷却、 电力、化工、冶金等行业。
塔体采用优质玻璃钢（FRP）材质，耐腐蚀、重量轻、使用寿命长。填料采用高效薄膜式散热片， 水量分布均匀，冷却效率高。可多台并联组合，满足大型工业冷却需求。
KHF系列方形横流开式冷却塔由以下核心部件组成，各部件协同工作确保高效稳定运行。
电机 Motor
1 — 驱动风扇旋转
风扇 Fan
2 — 大风量低转速设计
风筒 Fan Stack
3 — 引导气流排出
减速器 Reducer
4 — 调节转速传动
布水系统 Water Distribution
5 — 均匀分配冷却水
散热填料 IN-FILL
6 — 高效薄膜式散热片
收水器 Eliminator
7 — 减少飘水损失
风窗 Louver
8 — 侧面进风导流
水盆 Water Basin
9 — 底部集水储水
支撑柱 Support Column
10 — 承重支撑结构
进水管 Inlet Pipe
11 — 热水输入管道
出水管 Outlet Pipe
12 — 冷却水输出管道
爬梯 Ladder
13 — 检修维护通道
护栏 Handrail
14 — 塔顶安全防护
溢水管 Overflow Pipe
15 — 防止水盆溢水
排污管 Drain Pipe
16 — 排污清洗管道
浮球阀 Float Valve
17 — 自动补水控制
框架 Frame
18 — 整体承重框架
外壳 Casing
19 — 玻璃钢板材外壳
马达架 Motor Support
22 — 固定支撑马达
CT-KHF 系列 · 方形横流开式冷却塔
KHF系列覆盖 100 ~ 1000 m³/h 循环水量，冷却温差5℃，共11个标准型号，满足从中型到大型工业冷却的全场景需求。
| 型号 | 流量 (m³/h) |
长 L (mm) |
宽 W (mm) |
高度 H (mm) |
风机直径 (mm) |
电动功率 (kW) |
水压 (kPa) |
净重 (kg) |
运行重 (kg) |
|---|---|---|---|---|---|---|---|---|---|
| CT-KHF-100 | 100 | 1980 | 3400 | 3900 | 1450 | 2.2 | 36 | 1580 | 2820 |
| CT-KHF-125 | 125 | 2260 | 3400 | 3900 | 1450 | 2.2 | 36 | 1680 | 2960 |
| CT-KHF-150 | 150 | 2600 | 3400 | 3900 | 1450 | 3.0 | 37 | 1850 | 3200 |
| CT-KHF-200 | 200 | 2800 | 3400 | 4100 | 1800 | 5.5 | 38 | 2350 | 3980 |
| CT-KHF-250 | 250 | 3200 | 3400 | 4200 | 1800 | 5.5 | 39 | 2680 | 4500 |
| CT-KHF-300 | 300 | 3400 | 3800 | 4600 | 2000 | 7.5 | 40 | 3280 | 5500 |
| CT-KHF-350 | 350 | 3800 | 3800 | 4700 | 2000 | 7.5 | 41 | 3650 | 6100 |
| CT-KHF-400 | 400 | 3400 | 4200 | 5100 | 2400 | 11 | 42 | 4200 | 7100 |
| CT-KHF-500 | 500 | 3800 | 4800 | 5400 | 2400 | 15 | 44 | 5200 | 8800 |
| CT-KHF-600 | 600 | 4400 | 4800 | 5800 | 2700 | 22 | 45 | 5800 | 9800 |
| CT-KHF-700 | 700 | 5100 | 4800 | 6200 | 2700 | 22 | 46 | 6500 | 11000 |
| CT-KHF-800 | 800 | 5800 | 5400 | 6600 | 3000 | 30 | 48 | 7200 | 12500 |
| CT-KHF-900 | 900 | 5800 | 5400 | 7000 | 3400 | 37 | 50 | 7800 | 13200 |
| CT-KHF-1000 | 1000 | 6500 | 5400 | 7200 | 3700 | 45 | 52 | 8500 | 14500 |
* 以上参数为代表性型号，实际规格以合同约定为准。
进水温度 t1
37°C
出水温度 t2
32°C
冷却温差 Δt
5°C
湿球温度 Twb
27°C
干球温度 Tdb
31.5°C
大气压力 Po
99.4 kPa
安装提示：建议在进水管路上安装 Y 型过滤器和压力表，以确保水质和监控系统压力。 多塔并联时，各塔之间需做水力平衡设计，确保水量均匀分配。
* 以上为标准设计工况。如实际工况与设计条件有差异，请咨询技术人员进行选型调整。
CT - KHF - XXX
CT-KHF-300
方形横流开式冷却塔 · 循环水量 300 m³/h · 外形 3400×3800×4600mm
CT-KHF-1000
方形横流开式冷却塔 · 循环水量 1000 m³/h · 外形 6500×5400×7200mm
根据实际工况和安装环境需求，可选配以下附件：
风箱（消声弯头）和风帽（出风口消声器），可有效降低运行噪音5~10dB(A)。
塔顶护栏和爬梯护栏，保障日常检修维护人员安全。
减震器和减震垫，降低设备运行振动传导，保护基础结构。
耐高温填料和密封件，适用于进水温度高于45°C的特殊工况。
冬季防冻专用，防止水盆结冰损坏设备，保障冬季正常运行。
不锈钢框架及螺栓紧固件，适用于腐蚀性环境或高防腐要求场景。
循环水水质处理装置，防垢除垢，保持换热效率。
多塔并联组合安装所需的连接管件和水力平衡配件。
