KNF系列方形逆流开式冷却塔采用逆流换热方式，空气从塔体底部进入，与自上而下喷淋的冷却水逆向流动进行热交换。 方形结构设计紧凑，占地面积小，可多台并联组合，适用于大型工业冷却系统。
产品覆盖 CT-KNF-100 至 CT-KNF-1000 共11个标准型号，循环水量从 100 m³/h 到 1000 m³/h， 冷却温差5℃（进水37°C / 出水32°C），广泛应用于中央空调系统、工业循环水冷却、电力、化工、 冶金等行业。
塔体采用优质玻璃钢（FRP）材质，耐腐蚀、重量轻、外形美观。配备高效薄膜式填料和大风量风机， 换热效率高、运行稳定。可根据客户需求提供降噪配件、不锈钢框架、水盆加热管等多种选配方案。

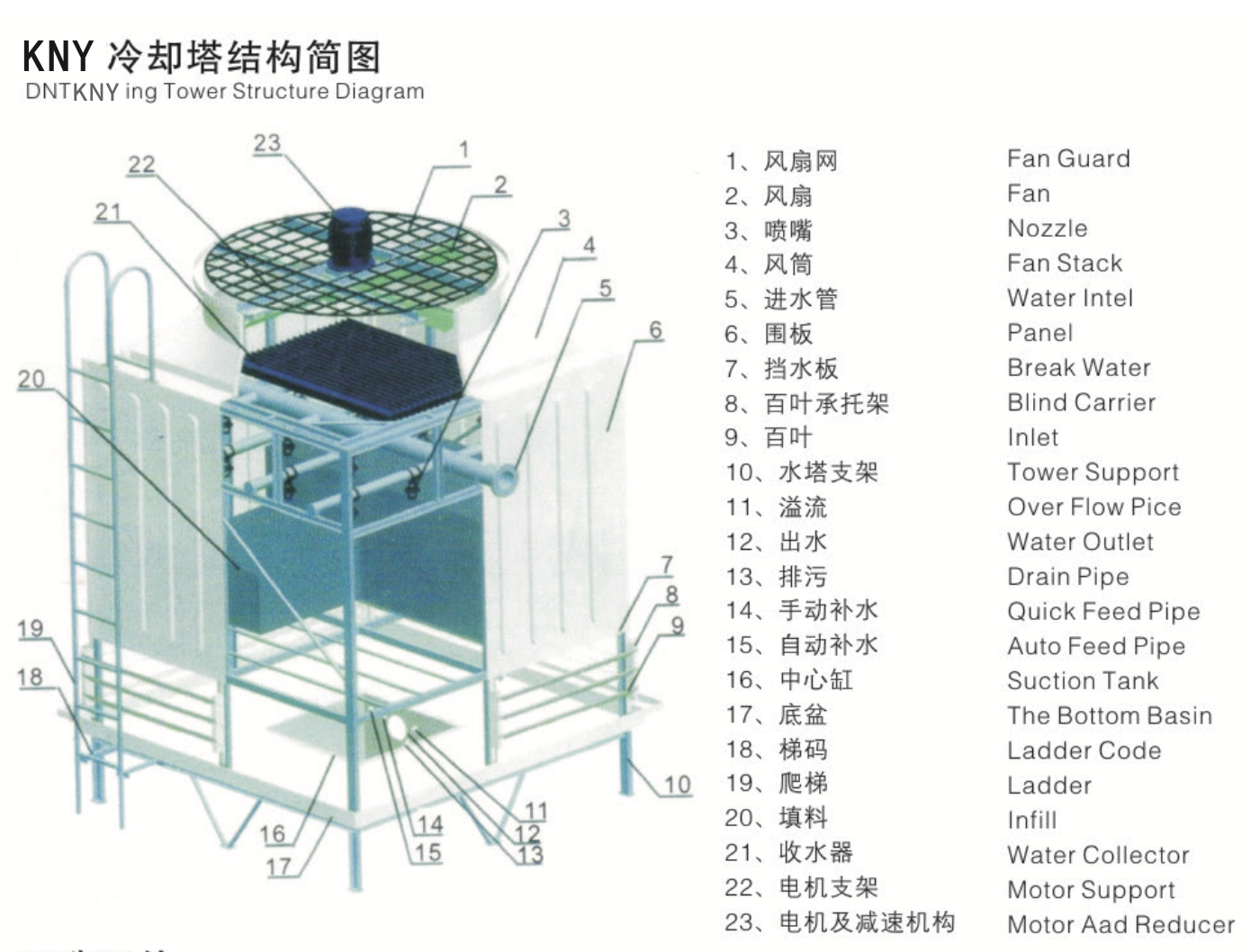

KNF系列方形逆流开式冷却塔由以下核心部件组成，各部件协同工作确保高效稳定运行。
风扇网 Fan Guard
1 — 顶部安全防护
风扇 Fan
2 — 大风量抽风排热
喷嘴 Nozzle
3 — 均匀布水喷淋
风筒 Fan Stack
4 — 引导气流排出
进水管 Water Inlet
5 — 热水输入管道
围板 Panel
6 — 玻璃钢塔体外壳
挡水板 Break Water
7 — 减少飘水损失
百叶托架 Blind Carrier
8 — 固定支撑百叶
百叶 Inlet Louver
9 — 底部进风导流
塔支架 Tower Support
10 — 承重支撑结构
溢流管 Overflow Pipe
11 — 防止水盆溢水
出水管 Water Outlet
12 — 冷却水输出管道
排污管 Drain Pipe
13 — 排污清洗管道
手动补水 Quick Feed
14 — 手动补水接口
自动补水 Auto Feed
15 — 浮球自动补水
中心缸 Suction Tank
16 — 中心集水装置
底盆 Bottom Basin
17 — 底部集水水盆
梯码 Ladder Code
18 — 爬梯固定支架
爬梯 Ladder
19 — 检修维护通道
填料 Infill
20 — 高效薄膜式散热片
收水器 Water Collector
21 — 收水减少飘水
电机支架 Motor Support
22 — 固定支撑电机
电机及减速机构
23 — Motor & Reducer 驱动系统
CT-KNF 系列 · 方形逆流开式冷却塔
KNF系列覆盖 100 ~ 1000 m³/h 循环水量，冷却温差5℃，共11个标准型号，满足从中大型到大型工业冷却的全场景需求。
| 型号 | 流量 (m³/h) |
宽度 W (mm) |
高度 H (mm) |
风扇直径 (mm) |
风量 (m³/h) |
电机功率 (kW) |
自重 (t) |
运行重 (t) |
|---|---|---|---|---|---|---|---|---|
| CT-KNF-100 | 100 | 2450 | 4400 | 1800 | 84,800 | 3.0 | 1.0 | 2.0 |
| CT-KNF-150 | 150 | 2850 | 4600 | 2000 | 111,000 | 4.0 | 1.2 | 2.6 |
| CT-KNF-200 | 200 | 3250 | 4900 | 2400 | 146,000 | 5.5 | 1.5 | 3.2 |
| CT-KNF-250 | 250 | 3250 | 5300 | 2400 | 162,000 | 7.5 | 1.8 | 3.8 |
| CT-KNF-300 | 300 | 3850 | 5400 | 2800 | 200,000 | 7.5 | 2.1 | 4.5 |
| CT-KNF-350 | 350 | 3850 | 5600 | 2800 | 213,000 | 11.0 | 2.4 | 5.2 |
| CT-KNF-400 | 400 | 4450 | 5900 | 3400 | 271,000 | 11.0 | 2.8 | 5.9 |
| CT-KNF-500 | 500 | 4450 | 6300 | 3400 | 286,000 | 15.0 | 3.4 | 7.1 |
| CT-KNF-600 | 600 | 5150 | 6200 | 3700 | 356,000 | 15.0 | 4.1 | 8.5 |
| CT-KNF-700 | 700 | 5150 | 6300 | 3700 | 370,000 | 18.5 | 4.5 | 9.4 |
| CT-KNF-800 | 800 | 5850 | 6500 | 4000 | 400,000 | 22.0 | 5.2 | 10.8 |
| CT-KNF-900 | 900 | 5850 | 6700 | 4000 | 425,000 | 22.0 | 5.8 | 12.0 |
| CT-KNF-1000 | 1000 | 7550 | 6850 | 4700 | 516,000 | 30.0 | 7.8 | 15.6 |
* 以上参数为代表性型号，实际规格以合同约定为准。
CT-KNF 系列 · 各管口法兰规格及进水压力
以下为各型号对应的进水、出水、溢流、排水、补水口管径及进塔水压参数。
| 型号 | 入水 (mm) |
出水 (mm) |
溢流 (mm) |
排水 (mm) |
补水 (mm) |
进水压力 (kPa) |
|---|---|---|---|---|---|---|
| CT-KNF-100 | 150 | 150 | 50 | 50 | 25 | 55 |
| CT-KNF-150 | 150 | 200 | 50 | 50 | 25 | 56 |
| CT-KNF-200 | 200 | 200 | 65 | 65 | 32 | 57 |
| CT-KNF-250 | 200 | 250 | 65 | 65 | 32 | 58 |
| CT-KNF-300 | 250 | 250 | 80 | 80 | 40 | 59 |
| CT-KNF-350 | 250 | 300 | 80 | 80 | 40 | 60 |
| CT-KNF-400 | 300 | 300 | 100 | 100 | 50 | 61 |
| CT-KNF-500 | 300 | 350 | 100 | 100 | 50 | 63 |
| CT-KNF-600 | 350 | 350 | 100 | 100 | 65 | 64 |
| CT-KNF-700 | 350 | 400 | 125 | 125 | 65 | 65 |
| CT-KNF-800 | 400 | 400 | 125 | 125 | 80 | 66 |
| CT-KNF-900 | 400 | 450 | 125 | 125 | 80 | 67 |
| CT-KNF-1000 | 400 | 450 | 125 | 125 | 80 | 68 |
* 管道接口规格可按客户要求定制。
进水温度 t1
37°C
出水温度 t2
32°C
冷却温差 Δt
5°C
湿球温度 Twb
28°C
干球温度 Tdb
31.5°C
大气压力 Po
99.4 kPa
* 以上为标准设计工况。如实际工况与设计条件有差异，请咨询技术人员进行选型调整。
CT - KNF - XXX
CT-KNF-400
方形逆流开式冷却塔 · 循环水量 400 m³/h · 宽度 4450mm
CT-KNF-1000
方形逆流开式冷却塔 · 循环水量 1000 m³/h · 宽度 7550mm
根据实际工况和安装环境需求，可选配以下附件：
风箱（消声弯头）和风帽（出风口消声器），可有效降低运行噪音5~10dB(A)。
塔顶护栏和爬梯护栏，保障日常检修维护人员安全。
减震器和减震垫，降低设备运行振动传导，保护基础结构。
耐高温填料和密封件，适用于进水温度高于45°C的特殊工况。
冬季防冻专用，防止水盆结冰损坏设备，保障冬季正常运行。
不锈钢框架及螺栓紧固件，适用于腐蚀性环境或高防腐要求场景。
